ICF M54123杭州百隆电子有限公司 发布时间:2018-12-28   点击浏览:1008次

名称

ICF M54123

功能

漏电保护专用电路

应用

漏电保护器

描述

ICF M54123漏电保护专用电路是用于高速对地漏电保护器的半导体集成电路。漏电保护器专用电路用于漏电保护器的信号放大部分,由差分放大器,闩锁电路和稳压电路组成。零电流互感器(ZCT)检测漏电,其次次级输出作为差分放大器的输入,差分放大器与一个外接到闩锁电路的输入端,在输入电压达到规定值前,拴锁电路输出一直保持低电平,当漏电流大于规定值,输出变高,触发与闩锁电路相连的可控硅。

特点

温度特性好

输入灵敏度高(典型值Vt=8mV

外围元件少

高抗干扰和抗冲击能力

低功耗(典型值5mW110V~220V电压均可使用

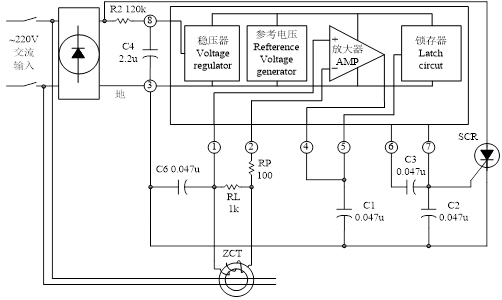

框图

规格

电路型号

封装形式

ICF M54123

DIP-8

料管装

SOP-8

料管装

SOP-8

编带盘装
