ICF CP1205杭州百隆电子有限公司 发布时间:2018-12-28   点击浏览:878次

名称

ICF CP1205

功能

直流无刷电机控制电路

应用

无刷直流电机

描述

ICF CP1205为直流无刷马达控制电路,实现开环、三相或四相马达控制所需的全部功能。包含转自位置检测器、温度补偿基准、锯齿波振荡器、三个集电极开路的顶部驱动器和三个高电流的图腾柱底部驱动器,适用于驱动功率MOSFET管。

特点

10~25V工作电压

欠电压锁定

6.25V基准传感器工作电源

高电流驱动,可控制外部三相MOSFET电桥

逐周限流控制

管脚输出的电流感应基准

内部过热保护电路

60°/300°120°/240°传感器相位可选

通过外部MOSFET电桥可有效控制

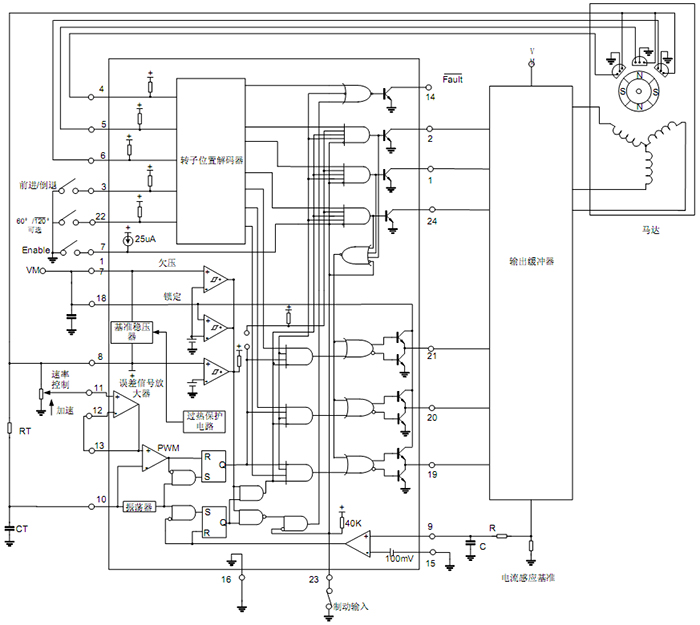

框图

规格

电路型号

封装形式

ICF CP1205

DIP-24

料管装

SOP-24

料管装

SOP-24

编带盘装
