ICF LM2576杭州百隆电子有限公司 发布时间:2018-12-28   点击浏览:967次

名称

ICF LM2576

功能

开关电压调节器

应用

高效率降压调节器

单片开关电压调节器

正,负电压转换器

描述

ICF LM2576开关电压调节器是降压型电源管理单片集成电路,能够输出3A的驱动电流。同时具有很好的线性和负载调节特性。固定版本有3.3V5V12V15V,可调版本可以输出1.23V~37V之间的各种电压。该器件内部集成频率补偿和固定频率发生器,开关频率为52kHz,与低频开关调节器相比较,可以使用更小规格的滤波元件。由于该器件只需4个外接元件,可以使用通用的标准的电感,这更优化了ICF LM2576的使用,极大地简化了开关电源电路的设计。该器件在特定的输入电压和输出负载的条件下,输出电压的误差可以保证在±4%的范围内,振荡频率误差在±10%的范围内;可以用仅50uA的待机电流,实现外部断电;具有自我保护电路(一个两级降频限流保护和一个在异常情况下断电的过温完全保护电路)。

特点

固定电压输出3.3V5V12V15V

可调电压输出,输出范围1.23V~37V±4%

输出线性好且负载可调节

输出电流可高达3A

输入电压可高达40V

采用52KHz的内部振荡频率

功耗小,效率高

低功耗待机模式

TTL断电能力

具有过热保护和限流保护功能

外围电路简单,仅需4个外接元件,且使用容易购买的标准电感

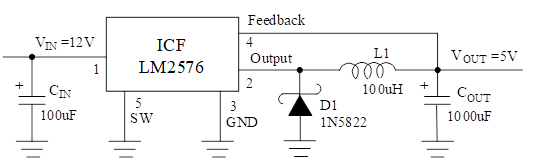

框图

规格

电路型号

封装形式

ICF LM2576-AD

ICF LM2576-33

ICF LM2576-05

ICF LM2576-12

ICF LM2576-15

TO-220-5L

料管装

TO-263-5L

编带盘装
