ICF CP633杭州百隆电子有限公司 发布时间:2018-12-28   点击浏览:878次

名称

ICF CP633

功能

摩托车点火进角控制电路

应用

摩托车点火电路

描述

ICF CP633是摩托车点火器进角控制专用集成电路,该电路通过对磁电机传感器产生的触发脉冲(PC信号)的处理,可以输出一个相位随转速变化的触发脉冲来实现点火进角控制,用输出脉冲驱动可控硅导通,使升压变压器产生瞬时高压点火。

特点

采用CMOS工艺

功耗低,工作电压范围3V~6V,静态电流小于0.2mA

外接器件少

起变,终变转速仅仅通过外接电阻就可调整

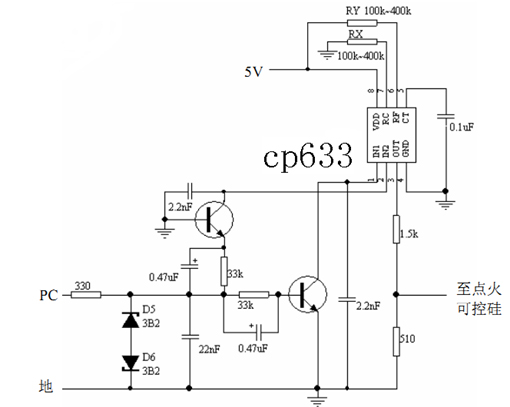

框图

规格

电路型号

封装形式

ICF CP633

DIP-8

料管装

SOP-8

料管装

SOP-8

编带盘装
